Lasttrennschalter - SCAME TP EM

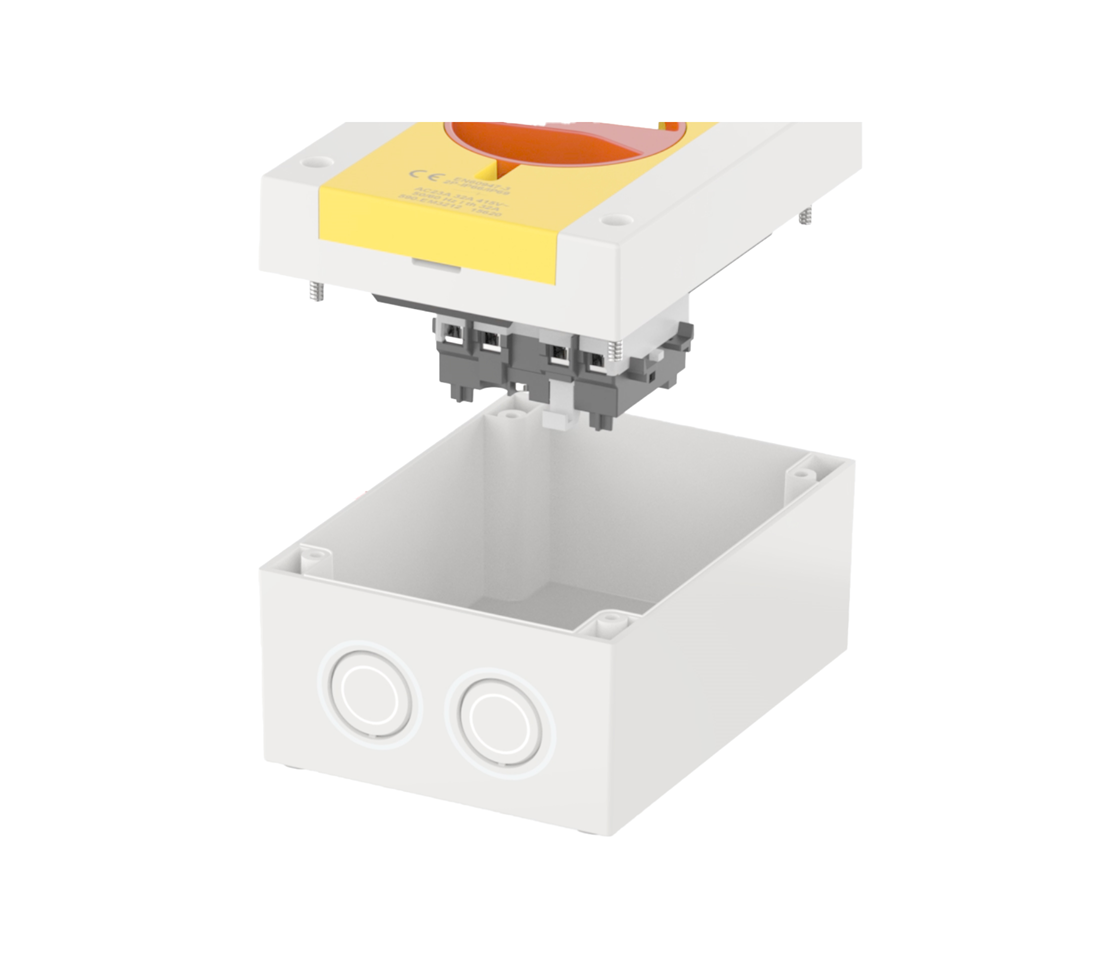

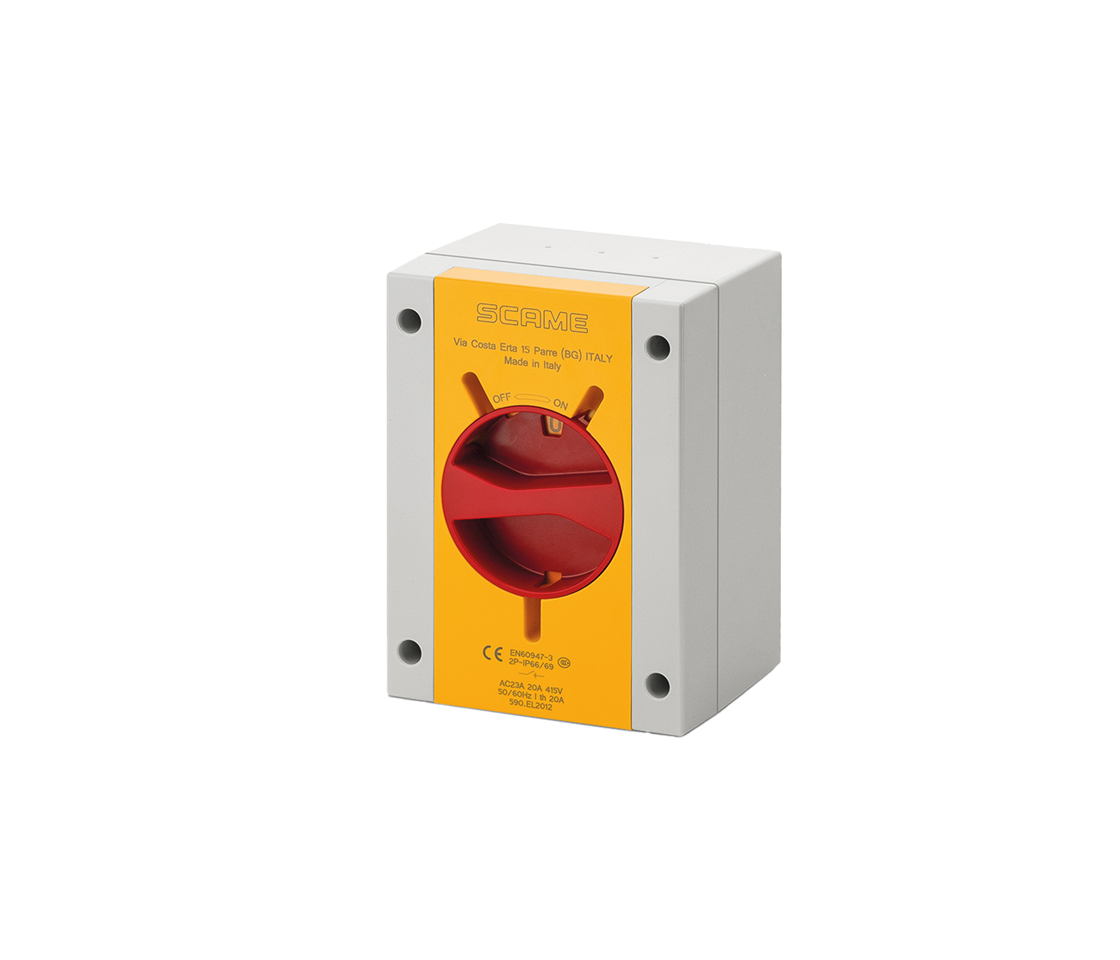

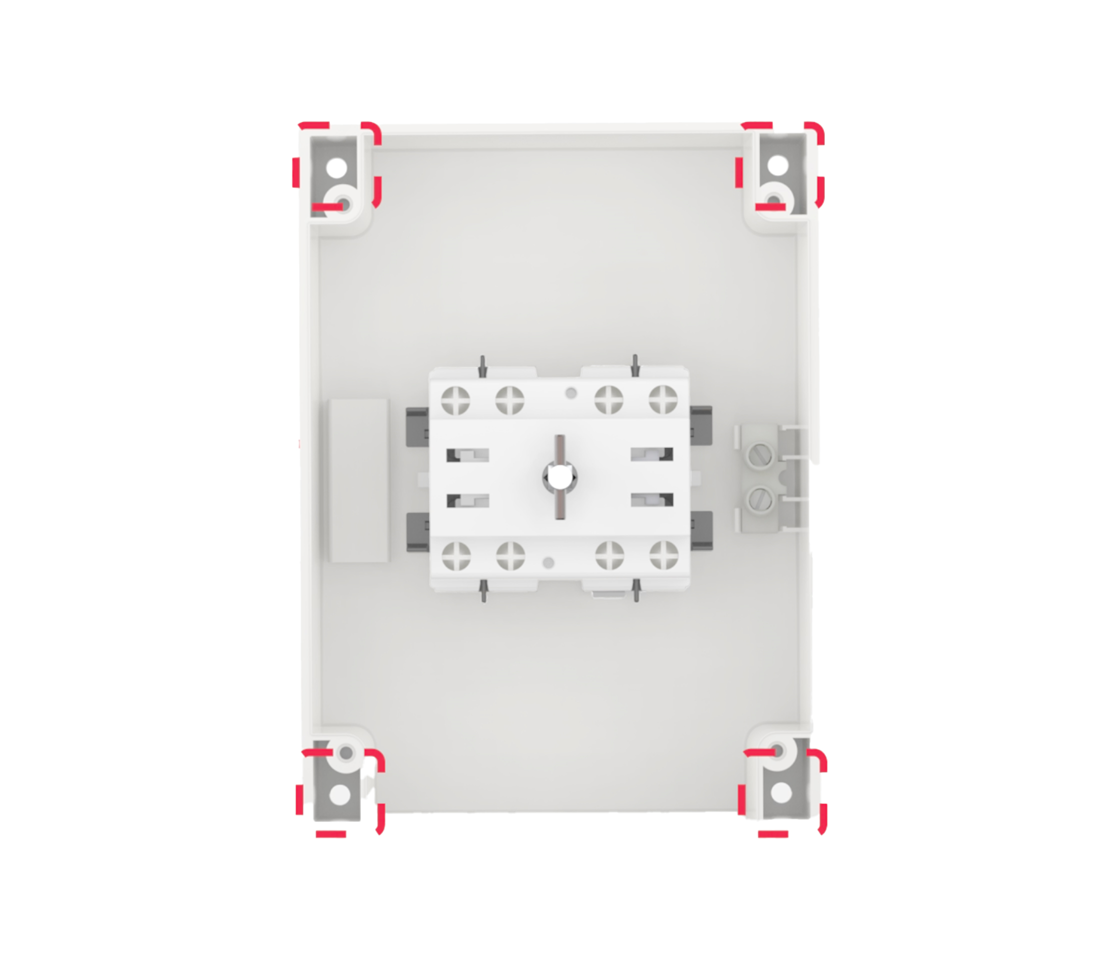

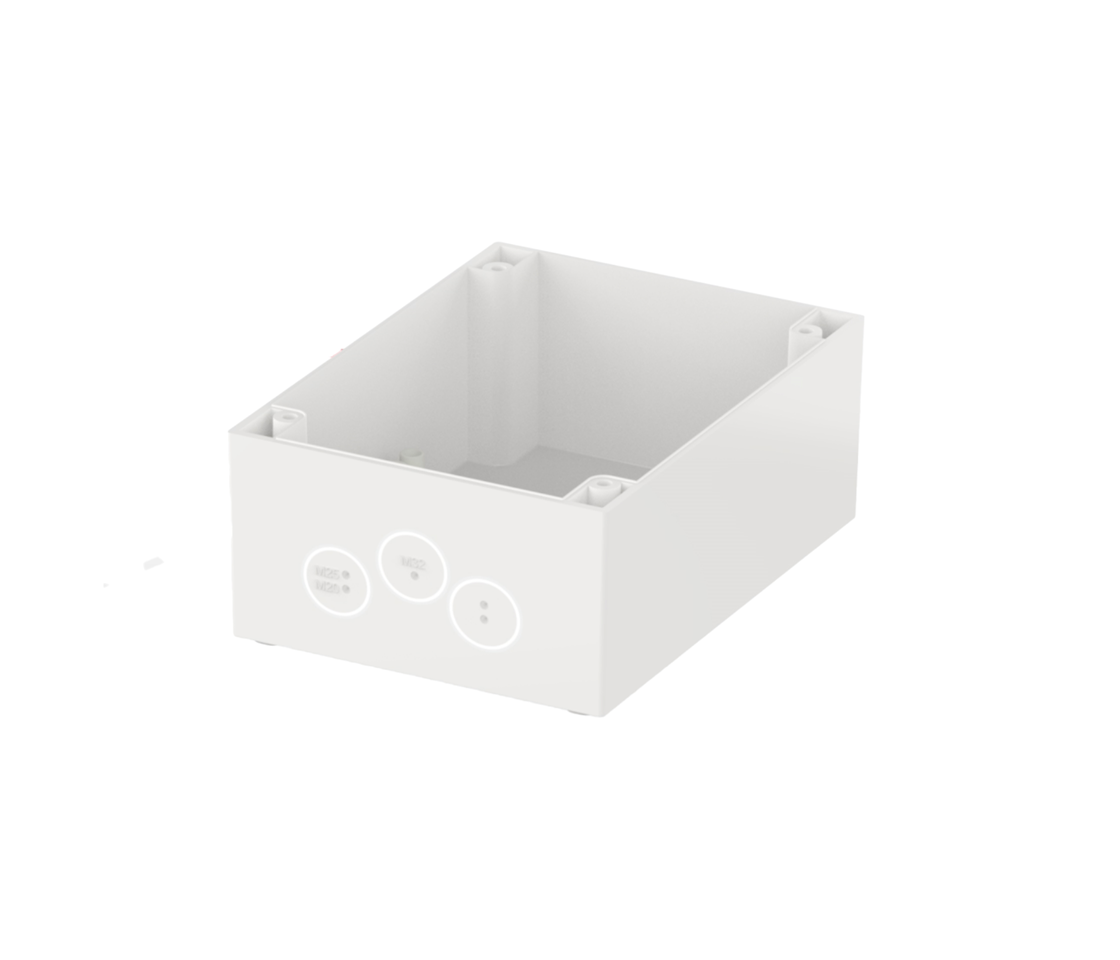

Der Lasttrennschalter aus Technopolymer der Serie ISOLATORS-TP wurde für Notfallanwendungen entwickelt. Er verfügt über 2 Pole und unterstützt einen Nennstrom von 20...63 A sowie eine Nennspannung von bis zu 690 V. Das Gerät bietet einen hohen Schutzgrad IP66/IP69 sowie eine Stossfestigkeit der Klasse IK09, wodurch Robustheit und Zuverlässigkeit auch unter extremen Bedingungen gewährleistet sind. Die Schaltergrösse beträgt Y1. Der Betätigungsgriff ist gelb/rot ausgeführt, um die visuelle Identifikation in kritischen Situationen zu erleichtern. Er ist zur Wandmontage konzipiert und verfügt über einen reversiblen Sockel mit ausbrechbaren Kabeleinführungen an der Unterseite sowie einer glatten Oberseite mit Markierung zur Bohrung. Darüber hinaus ist er mit einer Türverriegelung sowie einem mit Vorhängeschlössern (bis zu 3 Stück) in der Position „AUS“ abschliessbaren Griff ausgestattet, um eine sichere Bedienung zu gewährleisten und unbeabsichtigtes Einschalten zu verhindern. Die Gehäusebauweise erleichtert die Integration in unterschiedliche industrielle Umgebungen.

Ausführung als Hauptschalter

Ausführung als Wartungs-/Reparaturschalter

Ausführung als Sicherheitsschalter

Ausführung als NOT-AUS-Einrichtung

Ausführung als Wendeschalter

Nein

Max. Bemessungsbetriebsspannung Ue bei AC

690 V

Bemessungsdauerstrom bei AC-21, 400 V

20 A

Bemessungskurzzeitstromfestigkeit Icw

0 kA

Bemessungsbetriebsleistung bei AC-23, 400 V

9 kW

Schaltleistung bei 400 V

9 kW

Bedingter Bemessungskurzschlussstrom Iq

10 kA

Farbe des Betätigungselements

rot

Ausführung des Betätigungselements

Drehknopf

Verriegelbar

Anschlussart Hauptstromkreis

Schraubanschluss

IP Schutz

IP 66 / 69

Serie

590.EM2012
